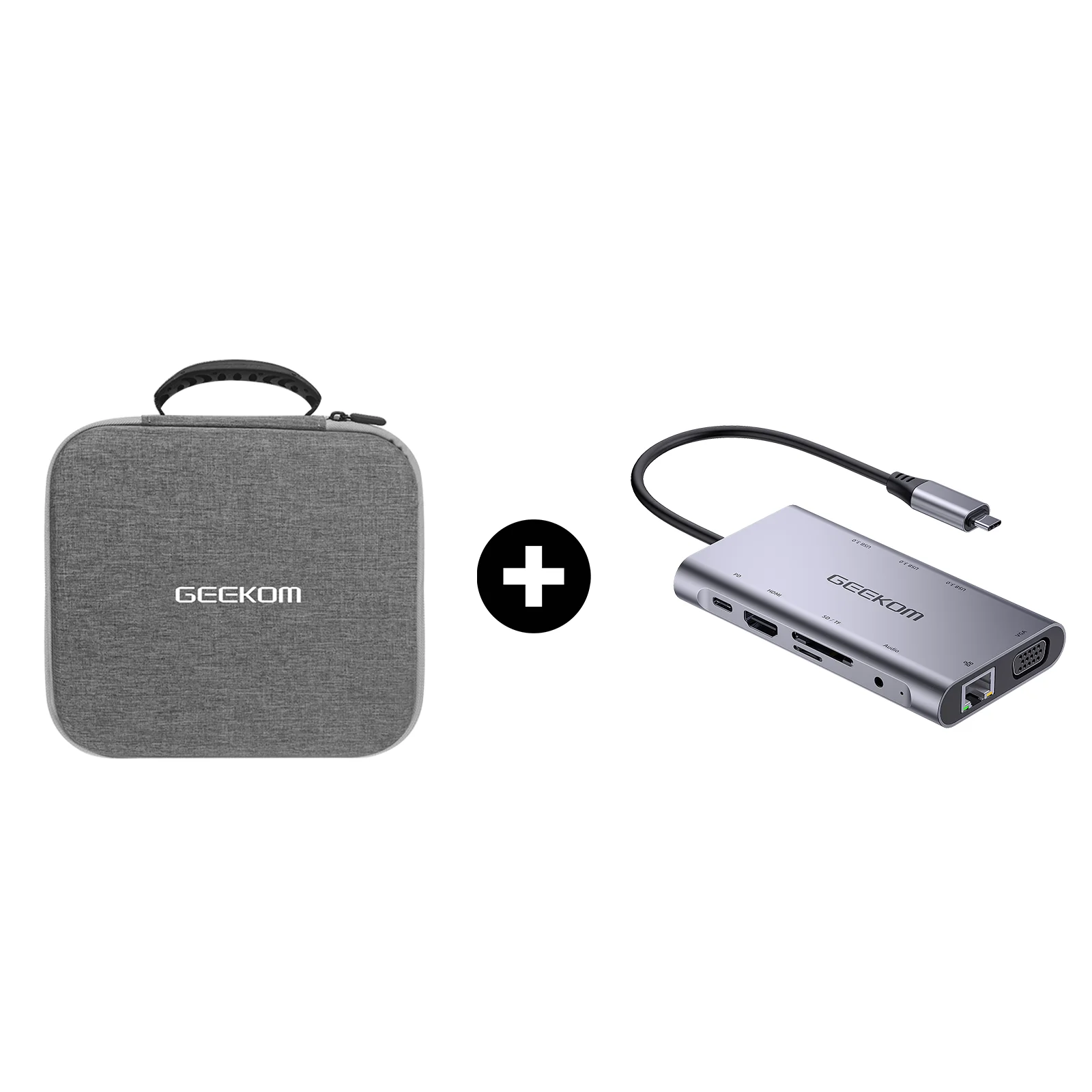

Este estación de acoplamiento USB-C, con sus múltiples puertos, permite conectar un PC host a monitores o dispositivos con puertos HDMI, VGA y USB3.0, y también permite al PC host acceder a una red rápida con su puerto Gigabit Ethernet. Además, la ranura para tarjetas SD/MMC y Micro SD ayuda a acceder a la memoria externa del PC anfitrión y el puerto USB-C hembra puede cargar para el ordenador anfitrión.

1. Dimensiones

Figura 1-1 Dimensiones (Unidad: mm [pulgadas])

1.1 Estructura

1.2 Escena de puertos y aplicaciones

Figura 1-2 Escena de puertos y aplicaciones

Tabla 1-1 Descripción del puerto

2 Lista de embalaje y funcionamiento

2.1 Lista de embalaje

Antes de intentar utilizar esta unidad, compruebe el embalaje y asegúrese de que la caja de envío contiene los siguientes elementos:

1. Unidad principal x1
2. Manual del usuario x1 Figura 2-1 Lista de embalaje

2.2 Funcionamiento

• Conecte el puerto USB-C macho de este producto al Macbook
• Conecta los tres puertos USB3.0 a tres dispositivos USB
• Conecte el puerto HDMI a una pantalla HD con un cable HDMI
• Conecte el puerto VGA a la pantalla HD con un cable VGA
• Conecte el puerto Gigabit Ethernet de este producto al router Ethernet con un cable Ethernet
• Conecte el puerto estéreo a los auriculares
• Inserta tarjetas Micro SD y SD/MMC en los puertos del lector de tarjetas
• Conecta el puerto de carga Tipo C, puede cargar para el MacBook y apoyar este adaptador para trabajar simultáneamente

Nota:

1. Cuando el cabezal USB-C de la base de expansión está conectado al dispositivo, el ratón conectado al puerto USB 3.0 no funcionará inmediatamente, y habrá un retraso de varios segundos, que es un fenómeno normal.
2. Al conectar este producto al Chromebook, es posible que la señal de vídeo VGA no aparezca en la pantalla del monitor VGA con determinadas resoluciones.
3. Al enchufar y desenchufar el adaptador de corriente, los dispositivos USB conectados se desconectarán de forma intermitente y se volverán a conectar en unos segundos, por lo que, para evitar posibles pérdidas o daños en los datos, evite desconectar el adaptador de corriente de la red eléctrica durante la transferencia de datos.
4. Cuando lea discos duros móviles de gran capacidad, conéctelos al adaptador de corriente para cargarlos.
   La temperatura de trabajo es de unos 45 C, que es una condición normal de fiebre.
